Многодисковая фрикционная муфта с электронным управлением передает часть мощности двигателя на колеса ведомой оси, на чем и строится полноприводный модельный ряд exeed. От межосевого дифференциала этот узел отличается отсутствием постоянной механической связи между валами, поскольку крутящий момент передается исключительно за счет силы трения между сжатыми дисками. Полноприводная трансмиссия кроссоверов этого класса часто воспринимается как жесткая система с фиксированным разделением тяги, однако на практике распределение момента представляет собой динамический процесс с постоянным изменением сжатия фрикционов.
Анатомия пакета фрикционов и нажимного механизма

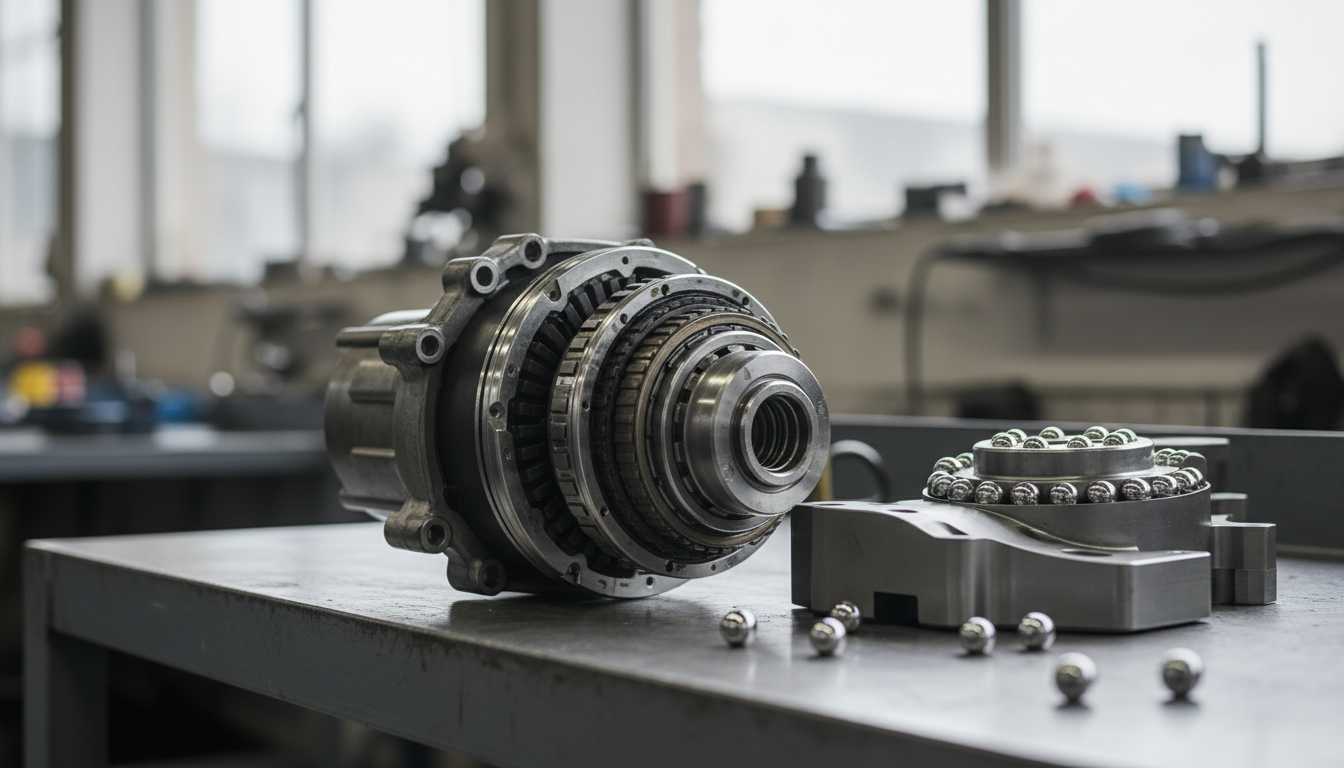

Внутри герметичного корпуса муфты, установленного непосредственно перед картером заднего редуктора, расположен пакет чередующихся пластин. Ведущие стальные диски зацеплены шлицами с входным валом от карданной передачи, а ведомые пластины с термостойким фрикционным напылением жестко связаны со ступицей ведомого вала задней главной передачи. В разомкнутом состоянии эти диски вращаются свободно относительно друг друга с минимальным зазором, заполненным специализированным трансмиссионным маслом для мокрых сцеплений.
Для замыкания пакета используется электромагнитный соленоид или компактный электрогидравлический насос. В электромагнитной схеме управляющий импульс подается на неподвижную катушку, которая притягивает стальной сердечник. Смещение сердечника приводит в движение кулачковый или шариковый механизм: стальные шарики накатываются на скошенные пазы рампы, преобразуя вращательное движение в осевое смещение. Возникающее осевое усилие давит на нажимной диск, который сжимает пакет основных фрикционов.
Цепочка событий при перераспределении момента
Переход от свободного вращения к передаче крутящего момента начинается задолго до того, как водитель почувствует пробуксовку. Блок управления полным приводом непрерывно собирает данные с датчиков угловой скорости колес, датчика угла поворота руля и блока управления двигателем.
- Реакция на педаль акселератора: при резком нажатии на газ электроника подает ток на соленоид превентивно, не дожидаясь разницы скоростей вращения осей, чтобы исключить пробуксовку передних колес на старте.
- Сжатие пакета: сила прижатия дисков пропорциональна силе тока в обмотке соленоида, что позволяет плавно менять передаваемое усилие от долей процента до максимально возможного значения.
- Выравнивание угловых скоростей: фрикционные диски начинают проскальзывать с трением, увлекая за собой ведомый вал и направляя вращательное усилие на шестерни заднего дифференциала.
- Размыкание контура: при возврате к равномерному прямолинейному движению ток отключается, возвратная пружина отводит нажимной диск, и задняя ось разгружается до минимального паразитного сопротивления.
Признаки исправной работы и физические ограничения
Цель работы фрикционной муфты — стабилизировать траекторию и обеспечить ускорение без рывков в трансмиссии. Признаком корректного срабатывания узла служит мгновенная тяга без характерных ударов, запаздываний и вибраций на кузове при интенсивном старте на мокром асфальте или плотном снегу. Кормовая часть автомобиля подключается без рывка по рулю, сохраняя нейтральную поворачиваемость.
При этом физика трения накладывает строгие рамки на продолжительность предельных нагрузок. Когда автомобиль преодолевает затяжной подъем по сыпучему грунту, диски неизбежно работают с микропробуксовкой, что приводит к выделению тепла. Жидкость внутри корпуса нагревается, и при достижении критической температуры датчик защиты переводит муфту в режим минимальной нагрузки, временно оставляя автомобиль переднеприводным для предотвращения коробления дисков.
Оцените реакцию трансмиссии своего автомобиля на резкое нажатие педали газа на неоднородном покрытии, чтобы на практике зафиксировать момент срабатывания узла и убедиться в отсутствии задержек передачи тяги.
